Xe nâng của bạn đột ngột bị đứng im giữa ca làm việc, mất số tiến lùi hoặc không thể kéo hàng dù động cơ vẫn nổ máy? Hộp số bị tụt áp hoặc nóng ran khiến toàn bộ hoạt động bốc xếp của kho bãi bị đình trệ. Càng cố gắng tăng ga ép xe hoạt động, mạt kim loại và nhiệt độ cao càng nhanh chóng phá hủy cụm biến mô, làm cháy rụi hệ thống lá bố và khiến chi phí khắc phục tăng lên gấp nhiều lần.
Hiểu rõ sự cấp bách này, công ty Cơ Giới Miền Nam cung cấp giải pháp kiểm tra, sửa hộp số xe nâng TCM chuyên sâu tận nơi, hỗ trợ doanh nghiệp phục hồi phương tiện đúng tiêu chuẩn kỹ thuật với chi phí tối ưu.
Hộp số xe nâng TCM là trung tâm điều phối lực kéo từ động cơ đến cầu chủ động, quyết định trực tiếp khả năng di chuyển và sức kéo tải của xe. Tùy thuộc vào thiết kế của các dòng xe như TCM FD25, FD30, FD35 thuộc thế hệ T3Z, T6 hay dòng TCM iNOMA, hệ thống truyền động thường được chia làm hai loại cơ bản. Việc nắm rõ cấu tạo giúp người dùng dễ dàng theo dõi tình trạng thiết bị.
Hộp số cơ khí vận hành dựa trên cơ chế kết nối ma sát khô, bao gồm đĩa ly hợp (lá côn), mâm ép, bạc đạn bite và các trục chứa bánh răng truyền động. Người vận hành trực tiếp điều khiển chân côn và cần gạt số để thay đổi tỷ số truyền giữa số tiến, số lùi và các cấp tốc độ.
Ưu điểm của hệ thống này là cấu tạo gọn gàng, độ bám cơ học trực tiếp và ít tiêu hao nhiên liệu. Tuy nhiên, nhược điểm lớn nằm ở sự hao mòn vật lý nhanh chóng của lá côn. Nếu người lái có thói quen rà chân côn khi nâng hàng hoặc vận hành trên đường dốc, bề mặt ma sát sẽ bị mòn mỏng dẫn đến hiện tượng trượt côn và mất lực kéo.

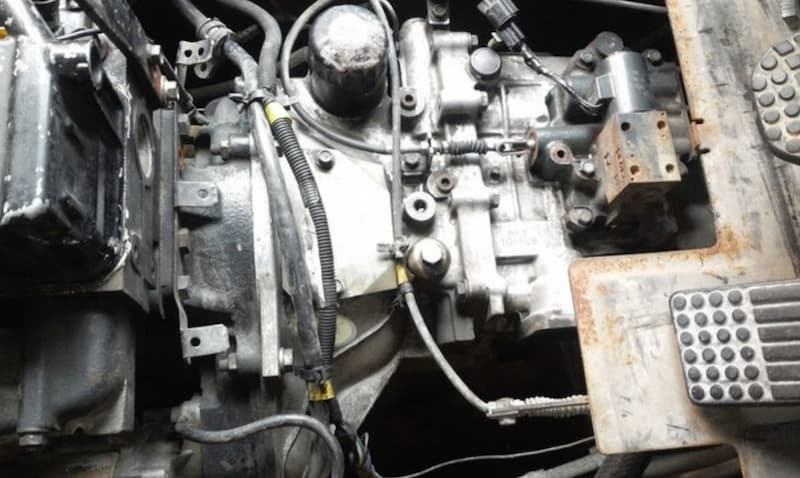

Hộp số tự động thủy lực Power Shift là trang bị phổ biến trên phần lớn xe nâng TCM hiện nay. Cấu trúc phức tạp này bao gồm bộ biến mô thủy lực (torque converter), bơm dầu hộp số, cụm van điều khiển điện từ (solenoid valve) cùng các cụm piston ép bộ đĩa ma sát gồm lá bố và lá thép ngâm trong dầu.
Hệ thống hoạt động nhờ áp lực dầu thủy lực ATF. Bơm dầu hút nhớt từ đáy các-te, nén qua cụm van phân phối để tạo áp suất từ 11 bar đến 14 bar. Khi tài xế gạt cần điều khiển, van điện từ mở đường dẫn áp suất đẩy piston ép chặt các lá bố và lá thép vào nhau, truyền chuyển động nhẹ nhàng mà không cần bàn đạp ly hợp thủ công.
Hộp số xe nâng trước khi hỏng hoàn toàn thường phát ra nhiều cảnh báo rõ ràng. Việc quan sát và nhận biết sớm những triệu chứng này giúp doanh nghiệp tránh được các hư tổn lan rộng sang những cụm chi tiết đắt tiền.
Khi đạp ga, tiếng động cơ vẫn gầm lớn nhưng xe đứng yên hoặc di chuyển rất chậm chạp. Trong nhiều trường hợp, xe vẫn chạy bình thường khi không nâng hàng, nhưng ngay khi đưa càng nâng vào kiện hàng nặng thì xe mất hoàn toàn khả năng di chuyển.
Hiện tượng này bắt nguồn từ việc áp suất dầu thủy lực bị tụt giảm nghiêm trọng, bơm dầu bị mòn hoặc cụm đĩa lá bố đã bị mòn hết lớp vật liệu ma sát, khiến các đĩa thép bị trượt quay trơn mà không tạo được lực kéo bánh xe.
Khi chuyển số hoặc đạp ga tăng tốc, bên dưới sàn xe xuất hiện tiếng hú rít chói tai. Ở mức độ nặng hơn, bạn có thể nghe thấy tiếng lạch cạch cơ khí hoặc tiếng va đập khô khốc bên trong vỏ hộp số.
Nguyên nhân thường do các cánh turbine bên trong bộ biến mô bị mẻ, bi đỡ trục sơ cấp bị rơ lắc hoặc các bánh răng ăn khớp bị vỡ bề mặt răng. Tiếng ồn này cảnh báo các chi tiết cơ khí đang ma sát trực tiếp mà không còn màng dầu bảo vệ.
Độ trễ khi vào số xảy ra khi bạn gạt cần di chuyển nhưng xe phải mất từ 3 đến 5 giây mới bắt đầu chuyển động. Khi bắt đầu lăn bánh, xe có biểu hiện chồm giật mạnh gây nghiêng ngả hàng hóa trên càng nâng.

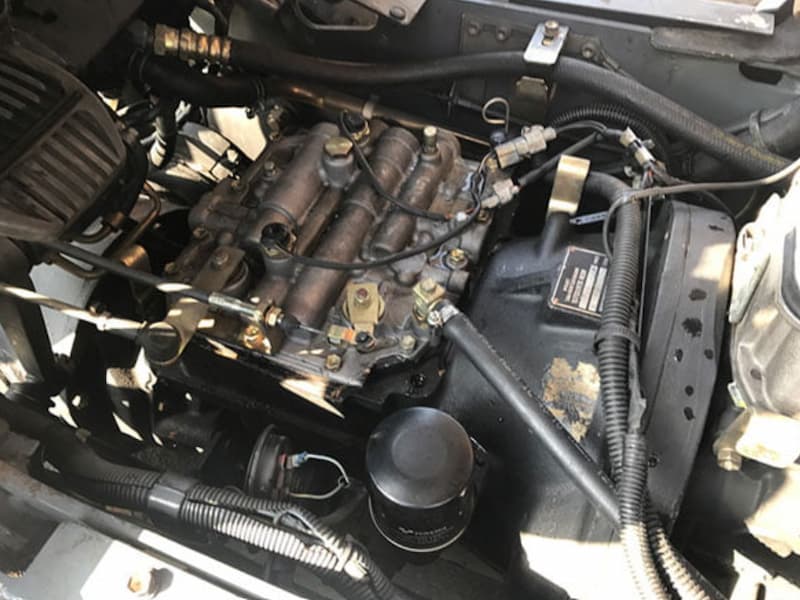

Tình trạng này xuất hiện do cụm van điều khiển bị kẹt mạt kim loại, cuộn hút điện từ bị yếu hoặc đường dẫn dầu thủy lực bị nghẽn làm chậm quá trình nén piston ép lá côn.
Nhiệt độ dầu làm việc an toàn của hộp số xe nâng TCM thường duy trì dưới 90 độ C. Nếu que thăm dầu nóng ran, đèn báo nhiệt độ hộp số trên mặt taplo sáng liên tục, đó là dấu hiệu bất thường.
Rút que thăm dầu để kiểm tra, nếu dầu không còn màu đỏ tươi mà chuyển sang màu nâu đen, sủi bọt khí hoặc xuất hiện mùi khét nồng, chứng tỏ bộ lá bố đã bị cháy mòn và dầu bôi trơn đã mất hoàn toàn tính năng bảo vệ.
Bảng tổng hợp dưới đây giúp bạn nhanh chóng đối chiếu triệu chứng thực tế trên xe nâng TCM với phương án kỹ thuật tương ứng:
| Triệu chứng thực tế | Nguyên nhân cốt lõi | Hướng xử lý kỹ thuật | Mức độ ảnh hưởng |
| Xe mất lực kéo khi có tải, động cơ vẫn nổ lớn | Áp suất dầu tụt dưới 9 bar, mòn bộ lá bố ma sát | Đo áp lực dầu, thay bộ lá bố lá thép và kiểm tra bơm dầu | Rất nghiêm trọng, cần dừng xe ngay |
| Hộp số hú rít hoặc lạch cạch kim loại | Hỏng bạc đạn trục, mẻ cánh biến mô hoặc bánh răng | Rã hộp số kiểm tra khe hở, thay thế vòng bi và biến mô | Nghiêm trọng, dễ gây vỡ vỏ lốc |
| Trễ số từ 3 đến 5 giây, giật mạnh khi sang số | Kẹt van phân phối dầu, hỏng cuộn điện từ solenoid | Súc rửa cụm van điều khiển, thay cuộn coil hoặc sin phớt | Trung bình, cần xử lý sớm |
| Dầu hộp số đen đậm, có mùi khét nồng | Ma sát trượt gây sôi dầu quá nhiệt, cháy lá côn | Xả bỏ dầu cũ, vệ sinh két làm mát, đại tu thay đĩa ma sát | Nghiêm trọng, phá hủy phớt làm kín |
| Rò rỉ dầu đỏ dưới sàn xe nâng | Rách phớt đuôi trục, chai cứng phớt trái bí (biến mô) | Hạ hộp số, thay bộ gioăng phớt chịu nhiệt mới | Trung bình, gây tụt dầu nhanh |
Hư hỏng trên hộp số xe nâng không chỉ đến từ sự hao mòn tự nhiên mà phần lớn xuất phát từ thói quen vận hành và bảo dưỡng sai kỹ thuật hàng ngày tại các phân xưởng.
Nhiều tài xế có thói quen vừa đạp phanh vừa gạt ngay cần đảo chiều từ Tiến (F) sang Lùi (R) khi xe vẫn đang di chuyển theo quán tính. Thao tác này tạo ra xung lực mô-men xoắn ngược cực lớn tác động lên toàn bộ cơ cấu truyền động. Đĩa ma sát bị ép dừng và đổi chiều quay cưỡng bức, khiến bề mặt lá bố bị cháy bong tróc, đĩa thép bị cong vênh và các trục bánh răng chịu tải va đập có thể bị gãy răng.
Nâng hạ hàng hóa vượt khối lượng cho phép của nhà sản xuất (ví dụ xe 3 tấn nâng kiện hàng 3.5 tấn) làm tăng áp lực làm việc của hệ thống thủy lực lên mức giới hạn. Khi xe chở quá tải cố leo dốc hoặc vượt gờ giảm tốc, biến mô thủy lực bị trượt liên tục, làm nhiệt độ dầu hộp số tăng vọt trên 110 độ C. Nhiệt độ cao làm chai cứng toàn bộ hệ thống gioăng cao su, sin phớt làm kín, dẫn đến tụt áp và xơ hóa đĩa ma sát.
Dầu hộp số tự động đóng vai trò vừa bôi trơn, vừa làm mát và vừa truyền lực cơ học. Một sai lầm phổ biến là sử dụng dầu thủy lực thông thường 68 hoặc dầu cầu đặc thay cho dầu truyền động tự động ATF Dexron III. Dầu sai độ nhớt làm biến mô không tạo đủ áp lực, đồng thời gây đóng cặn bùn trong hệ thống mao dẫn của van điều khiển, khiến hộp số bị nghẹt và cháy cụm ly hợp nhanh chóng.
Nhằm đảm bảo xe vận hành ổn định và tiết kiệm chi phí cho khách hàng, công ty Cơ Giới Miền Nam áp dụng quy trình kiểm tra và sửa chữa hộp số xe nâng chuẩn kỹ thuật, minh bạch từng công đoạn.
Sau khi tiếp nhận yêu cầu từ khách hàng, kỹ thuật viên mang thiết bị đo chuyên dụng đến tận nhà xưởng để kiểm tra. Chúng tôi cắm đồng hồ đo vào các cổng kiểm tra áp lực (test port) trên hộp số để kiểm tra áp suất bơm và áp suất cấp vào các tầng số tiến, số lùi. Áp suất đạt chuẩn trên các dòng xe nâng TCM phải nằm trong khoảng từ 11 bar đến 14 bar. Nếu áp suất tụt dưới ngưỡng này, kỹ thuật viên sẽ xác định được vị trí rò rỉ áp lực trước khi đề xuất phương án hạ số.
Nếu xe gặp lỗi nặng liên quan đến phần cơ khí bên trong, đội ngũ kỹ thuật sử dụng giá kích thủy lực chuyên dùng để tháo rời cụm hộp số ra khỏi động cơ và khung xe một cách an toàn. Hộp số được chuyển về xưởng sửa chữa cơ khí chuyên sâu của công ty Cơ Giới Miền Nam. Toàn bộ vỏ lốc số, bộ biến mô, trục truyền động và cụm đĩa ma sát được tháo rã theo đúng sơ đồ tháo lắp kỹ thuật của nhà sản xuất TCM.
Các chi tiết kim loại được tẩy rửa sạch dầu cặn, mạt than và bùn nhớt bằng dung dịch chuyên dụng. Kỹ thuật viên sử dụng thước đo panme và đồng hồ so kiểm tra khe hở làm việc của đĩa ly hợp (thông số kỹ thuật thông thường dao động từ 0.2 mm đến 0.4 mm). Tiếp đó, chúng tôi kiểm tra độ rơ của các vòng bi đỡ trục, kiểm tra độ phẳng của đĩa thép và độ thông suốt của từng van trượt trong cụm chia dầu.
Tất cả các chi tiết hao mòn vượt mức cho phép được thay thế mới hoàn toàn. Cụ thể bao gồm:
Bộ đĩa ma sát lá bố và đĩa thép tản nhiệt.
Bộ ron, gioăng quy lát và sin phớt cao su chịu nhiệt độ cao.
Cụm lọc dầu hút đáy các-te và lọc dầu đường ống áp suất.
Súc rửa phục hồi hoặc thay mới bộ biến mô thủy lực nếu cánh turbine bị hư hại.
Toàn bộ linh kiện thay thế đều đúng kích thước và tiêu chuẩn kỹ thuật dành riêng cho các dòng xe nâng TCM.
Hộp số được lắp ráp hoàn chỉnh, siết ốc bằng cần cân lực theo thông số định mức của hãng. Sau khi gắn trở lại thân xe, kỹ thuật viên châm dầu ATF phẩm cấp Dexron III đúng mức quy định trên que thăm. Xe được nổ máy kiểm tra rò rỉ dầu, tiến hành đo lại áp suất thủy lực tại chỗ và cho nâng thử tải hàng hóa tối đa để kiểm tra độ bắt số, sức kéo leo dốc trước khi bàn giao cho khách hàng nghiệm thu.
Chi phí phục hồi hộp số xe nâng phụ thuộc vào tình trạng hỏng hóc thực tế và loại hộp số mà phương tiện của bạn đang sử dụng.
Loại hộp số: Hộp số cơ khí (số sàn) có chi phí sửa chữa thấp hơn đáng kể so với hộp số tự động Power Shift do cấu tạo ít chi tiết thủy lực hơn.
Mức độ hư hỏng: Chi phí xử lý rò rỉ dầu hoặc thay thế van điện từ sẽ tiết kiệm hơn rất nhiều so với trường hợp đại tu toàn bộ do cháy cụm lá bố, mẻ bánh răng hoặc hỏng biến mô.
Tải trọng phương tiện: Xe nâng tải trọng 1.5 tấn đến 2.5 tấn sử dụng các chi tiết nhỏ gọn hơn so với xe nâng TCM 3.5 tấn đến 5 tấn, do đó chi phí linh kiện cũng có sự chênh lệch.
Tình trạng linh kiện phụ tùng: Tùy thuộc vào lựa chọn sử dụng phụ tùng nhập khẩu chính hãng TCM hay phụ tùng thay thế tiêu chuẩn chất lượng cao tương đương.
Dưới đây là mức giá tham khảo cho các hạng mục kỹ thuật phổ biến:
| Hạng mục công việc sửa chữa | Chi tiết nội dung công việc | Mức giá tham khảo (VNĐ) |
| Thay gioăng phớt, xử lý rò rỉ dầu | Tháo đáy các-te, thay bộ phớt chặn dầu, vệ sinh mặt bích | 1.800.000 – 3.500.000 |
| Súc rửa cụm van điều khiển, thay dầu ATF | Tháo tẩy rửa cặn bẩn cụm van chia, thay lọc và nhớt ATF mới | 2.500.000 – 4.200.000 |
| Thay đĩa ly hợp (xe nâng TCM số sàn) | Hạ hộp số, thay đĩa ma sát, láng mặt mâm ép, thay bi tê | 4.500.000 – 7.500.000 |
| Đại tu hộp số tự động Power Shift | Thay toàn bộ lá bố, lá thép, ron phớt đại tu, phục hồi biến mô | 12.000.000 – 22.000.000 |
| Phục hồi hoặc thay thế bơm dầu hộp số | Gia công phục hồi buồng bơm hoặc thay mới cụm bơm dầu | 3.500.000 – 6.800.000 |
Lưu ý: Bảng giá trên mang tính chất tham khảo. Chi phí thực tế sẽ được kỹ thuật viên của công ty Cơ Giới Miền Nam báo giá chi tiết sau khi kiểm tra hiện trạng thiết bị tại chỗ.
Lựa chọn một đơn vị am hiểu sâu về hệ thống cơ giới giúp doanh nghiệp rút ngắn thời gian dừng máy và tiết kiệm chi phí dài hạn.
Kỹ thuật viên tại công ty Cơ Giới Miền Nam có nhiều năm kinh nghiệm thực tế trong việc kiểm tra, đại tu các dòng máy cơ giới và xe nâng hàng xuất xứ Nhật Bản. Thợ sửa chữa xe nâng của chúng tôi hiểu rõ nguyên lý hoạt động của từng đời xe TCM, giúp bắt đúng lỗi, không sửa chữa lan man gây lãng phí thời gian và ngân sách của bạn.
Chúng tôi luôn duy trì lượng tồn kho phong phú cho các mã phụ tùng hộp số xe nâng TCM như bơm dầu, biến mô, lá bố, lá thép, cuộn van điện từ của các dòng FD20, FD25, FD30, FD35… Do đó, việc thay thế linh kiện được tiến hành nhanh chóng, không mất thời gian chờ đợi nhập hàng từ nước ngoài.
Các hạng mục đại tu hộp số tại công ty Cơ Giới Miền Nam đều đi kèm chính sách bảo hành bằng văn bản rõ ràng từ 6 đến 12 tháng. Trong suốt thời gian bảo hành, nếu xuất hiện bất kỳ dấu hiệu tụt áp hay khó sang số, kỹ thuật viên sẽ có mặt hỗ trợ kiểm tra và xử lý kịp thời.
Để hạn chế tối đa nguy cơ hư hỏng và duy trì hộp số xe nâng TCM luôn trong tình trạng hoạt động tốt, bạn nên thực hiện các biện pháp chăm sóc định kỳ sau:
Định kỳ thay dầu nhớt và bộ lọc: Cần thay mới dầu hộp số tự động ATF sau mỗi 1.000 đến 1.200 giờ làm việc thực tế (hoặc định kỳ 6 tháng một lần). Luôn thay thế đồng thời cả lõi lọc nhớt để tránh cặn bẩn bám dính vào cụm van điều khiển.
Tuân thủ đúng thao tác sang số: Luôn hướng dẫn tài xế đạp phanh cho xe dừng hẳn lại trước khi gạt cần chuyển hướng từ Tiến sang Lùi. Thao tác dứt khoát nhưng không chuyển hướng đột ngột khi xe còn đang trôi dốc hoặc chạy trớn.
Kiểm tra mức dầu hàng ngày: Sử dụng que thăm dầu để kiểm tra lượng nhớt trước mỗi ca làm việc. Mức dầu cần nằm chính giữa hai vạch cảnh báo khi xe đỗ trên bề mặt phẳng và động cơ đang nổ ở chế độ cầm chừng.
Vệ sinh két làm mát dầu hộp số: Bụi bẩn bám dày trên các cánh tản nhiệt két nước làm mát sẽ cản trở quá trình hạ nhiệt dầu ATF dẫn ra từ hộp số. Nên dùng khí nén xịt sạch các cánh tản nhiệt định kỳ hàng tuần.
Nguyên nhân chủ yếu do biến mô thủy lực bị trượt liên tục, két làm mát dầu bị tắc nghẽn hoặc lượng dầu hộp số đang châm quá thừa hoặc quá thiếu so với định mức của nhà sản xuất.
Thời gian xử lý các sự cố nhẹ như thay van điện từ, thay lọc nhớt thường hoàn thành trong 1 ngày làm việc. Các trường hợp hạ số để đại tu toàn diện, thay lá bố lá thép và gia công cơ khí thường kéo dài từ 2 đến 4 ngày làm việc.
Hộp số tự động xe nâng TCM sử dụng dầu truyền động tự động chuyên dụng ATF đạt tiêu chuẩn Dexron III. Không được dùng dầu động cơ hoặc dầu thủy lực thông thường cho hộp số tự động.
Bạn cần đại tu toàn bộ khi hộp số có hiện tượng trượt tải nặng, dầu biến chất đen khét kèm nhiều mạt kim loại dưới đáy các-te, hoặc khi áp suất dầu đo được tụt sâu dưới 8 bar trên tất cả các cửa kiểm tra.
Hộp số là bộ phận cơ khí chịu tải liên tục và có vai trò quyết định đến năng suất làm việc của xe nâng. Việc phát hiện sớm các dấu hiệu hư hỏng và lựa chọn đơn vị sửa hộp số xe nâng TCM uy tín sẽ giúp doanh nghiệp bảo vệ phương tiện, hạn chế gián đoạn tiến độ sản xuất và tiết kiệm tối đa chi phí vận hành.
Nếu xe nâng TCM của bạn đang có biểu hiện trễ số, yếu tải hoặc phát tiếng kêu lạ, hãy liên hệ ngay với công ty Cơ Giới Miền Nam để được đội ngũ kỹ thuật tư vấn phương án khắc phục và hỗ trợ đo áp suất hộp số tận nơi:
